iglidur ® Z - ข้อมูลวัสดุ

ตารางวัสดุ

ข้อมูลจำเพาะทั่วไป

หน่วย

อิกลิเดอร์ Z

วิธีการทดสอบ

ความหนาแน่น

กรัม/ซม³

1,40

สี

สีน้ำตาล

การดูดซับความชื้นสูงสุดที่ 23°C/ความชื้นห้อง 50%

% โดยน้ำหนัก

0,3

ดิน 53495

การดูดซับความชื้นรวมสูงสุด

น้ำหนัก-%

1,1

ค่าสัมประสิทธิ์แรงเสียดทานแบบเลื่อนไดนามิกเทียบกับเหล็ก

µ

0,06 - 0,14

ค่า pv สูงสุด (แห้ง)

เมกะปาสคาล xm/s

0,84

ข้อมูลจำเพาะทางกล

โมดูลัสการดัด

เมกะปาสคาล

2.400

ดิน 53457

ความแข็งแรงดัดงอที่ 20°C

เมกะปาสคาล

95

ดิน 53452

ความแข็งแรงในการบีบอัด

เมกะปาสคาล

65

แรงดันพื้นผิวสูงสุดที่แนะนำ (20°C)

เมกะปาสคาล

150

ความแข็งชอร์ดี

81

ดินแดง 53505

ข้อมูลจำเพาะทางกายภาพและความร้อน

อุณหภูมิการใช้งานระยะยาวสูงสุด

องศาเซลเซียส

+250

อุณหภูมิการใช้งานระยะสั้นสูงสุด

องศาเซลเซียส

+310

อุณหภูมิการใช้งานที่ต่ำกว่า

องศาเซลเซียส

-100

การนำความร้อน

[W/m x K]

0,62

แอสทาม ซี 177

ค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อน (ที่ 23°C)

[K-1 x 10-5]

4

ดิน 53752

ข้อมูลจำเพาะทางไฟฟ้า

ค่าความต้านทานปริมาตร

Ωซม.

> 1011

มาตรฐาน DIN IEC 93

ความต้านทานพื้นผิว

Ω

> 1011

ดิน 53482

ตาราง 01: ข้อมูลวัสดุ

Z
Z

แผนภาพ 01: ค่า pv ที่อนุญาตสำหรับตลับลูกปืนเรียบ iglidur ® Z ที่มีความหนาของผนัง 1 มม. ในการทำงานแบบแห้งโดยใช้เพลาเหล็ก ที่อุณหภูมิ +20 °C ติดตั้งอยู่ในตัวเรือนเหล็ก

X = ความเร็วพื้นผิว [m/s]
Y = โหลด [MPa]

ร่วมกับ iglidur ® X, iglidur ® Z เป็นวัสดุทนอุณหภูมิสูงชนิดหนึ่งใน iglidur ® ที่มีการกระจายตัวกว้างที่สุด โดยเฉพาะอย่างยิ่งควรเน้นย้ำถึงพฤติกรรมการสึกหรอที่ยอดเยี่ยมภายใต้สภาวะภายนอก (ภาระและอุณหภูมิสูง)

แผนภาพ 02: แรงดันพื้นผิวสูงสุดที่แนะนำเป็นฟังก์ชันของอุณหภูมิ (150 MPa ที่ +20 °C)

X = อุณหภูมิ [C°]
Y = โหลด [MPa]

ข้อมูลจำเพาะทางกล
แรงดันพื้นผิวสูงสุดที่แนะนำแสดงถึงพารามิเตอร์ของวัสดุเชิงกล ไม่สามารถสรุปผลเกี่ยวกับไตรโบโลยีได้จากพารามิเตอร์นี้ ความแข็งแรงของแรงอัดของตลับลูกปืน iglidur ® Z จะลดลงเมื่ออุณหภูมิเพิ่มขึ้น แผนภาพ 02 แสดงให้เห็นความสัมพันธ์นี้

แผนภาพ 03 แสดงการเสียรูปยืดหยุ่นของ iglidur ® Z ภายใต้แรงกดในแนวรัศมี ที่ความดัน 150 MPa การเสียรูปจะอยู่ที่ประมาณ 5.5%

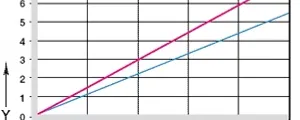

แผนภาพที่ 03: การเสียรูปภายใต้ภาระและอุณหภูมิ

X = โหลด [MPa]
Y = การเสียรูป [%]

เมตร/วินาที

การหมุน

การแกว่งไปมา

เชิงเส้น

ต่อเนื่อง

1,5

1,1

5

ระยะสั้น

3,5

2,5

6

ตาราง 02: ความเร็วพื้นผิวสูงสุด

ความเร็วการเลื่อนที่อนุญาต
iglidur ® Z เป็นวัสดุทนอุณหภูมิสูงที่เหมาะสำหรับการใช้งานที่มีภาระจำเพาะสูงมาก ค่าสูงสุดที่ระบุในตาราง 03 สามารถทำได้ที่ภาระแรงดันต่ำเท่านั้น ที่ความเร็วที่กำหนด แรงเสียดทานอาจนำไปสู่การเพิ่มขึ้นจนถึงขีดจำกัดของอุณหภูมิที่อนุญาตถาวร ในทางปฏิบัติ ค่าขีดจำกัดเหล่านี้ไม่สามารถทำได้เสมอไปเนื่องจากปฏิสัมพันธ์ของของไหลที่แตกต่างกัน

อิกลิเดอร์ Z

อุณหภูมิการใช้งาน

ต่ำกว่า

- 100 องศาเซลเซียส

ระยะยาวบน

+ 250 องศาเซลเซียส

ส่วนบนระยะสั้น

+ 310 องศาเซลเซียส

การป้องกันแกนเพิ่มเติมจาก

+145° เซลเซียส

ตาราง 03: ขีดจำกัดอุณหภูมิของ iglidur Z

อุณหภูมิ
อุณหภูมิสูงสุดที่อนุญาตในระยะสั้นคือ +310 °C อุณหภูมิที่เกิดขึ้นในระบบตลับลูกปืนยังส่งผลต่อการสึกหรอของตลับลูกปืนอีกด้วย การสึกหรอจะเพิ่มขึ้นตามอุณหภูมิที่สูงขึ้น ที่อุณหภูมิสูง iglidur ® Z ยังเป็นวัสดุที่ทนทานต่อการสึกหรอสูงสุดในการทำงานแบบแห้ง จำเป็นต้องมีการป้องกันเพิ่มเติมที่อุณหภูมิสูงกว่า +145 °C

แผนภาพ 04: ค่าสัมประสิทธิ์แรงเสียดทานเป็นฟังก์ชันของความเร็วพื้นผิว

แผนภาพ 04: ค่าสัมประสิทธิ์แรงเสียดทานเป็นฟังก์ชันของความเร็วพื้นผิว p = 0.75MPa

X = ความเร็วพื้นผิว [m/s]
Y = ค่าสัมประสิทธิ์แรงเสียดทาน μ

แรงเสียดทานและการสึกหรอ
ค่าสัมประสิทธิ์แรงเสียดทานลดลง เช่นเดียวกับความต้านทานการสึกหรอของโหลดที่ต้องรับ (แผนภาพ 04 และ 05)

แผนภาพ 05: ค่าสัมประสิทธิ์แรงเสียดทานเป็นฟังก์ชันของภาระ

แผนภาพที่ 05: ค่าสัมประสิทธิ์แรงเสียดทานเป็นฟังก์ชันของความดัน v = 0.01m/s

X = ภาระ [MPa]
Y = ค่าสัมประสิทธิ์แรงเสียดทาน [μ]

อิกลิเดอร์ Z

แห้ง

จารบี

น้ำมัน

น้ำ

ค่าสัมประสิทธิ์แรงเสียดทาน µ

0,06 - 0,14

0,09

0,04

0,04

ตาราง 04: ค่าสัมประสิทธิ์แรงเสียดทานของ iglidur Z เทียบกับเหล็ก
(Ra = 1 µm, 50 HRC)

แผนภาพ 06: การสึกหรอ การใช้งานแบบหมุนด้วยวัสดุเพลาที่แตกต่างกัน

แผนภาพ 06: การสึกหรอ การใช้งานแบบหมุนด้วยวัสดุเพลาที่แตกต่างกัน โหลด p = 1 MPa, v = 0.3 m/s

X = วัสดุเพลา
Y = การสึกหรอ [μm/km]

A = อะลูมิเนียม ชุบอโนไดซ์แข็ง
B = เหล็กตัดอิสระ
C = Cf53
D = Cf53 ชุบโครเมียมแข็ง
E = เหล็กกล้าคาร์บอน HR
F = 304 SS
G = เหล็กกล้าเกรดสูง

วัสดุเพลา
แผนภาพ 06 แสดงอัตราการสึกหรอในช่วงโหลดต่ำซึ่งใกล้เคียงกับอัตราการสึกหรอของวัสดุ iglidur® ชนิดอื่นที่ทนทานต่อการสึกหรอมาก อย่างไรก็ตาม ในช่วงโหลดสูง iglidur Z มีประสิทธิภาพเหนือกว่าวัสดุอื่นทั้งหมดในแง่ของความทนทานต่อการสึกหรอ ตัวอย่างเช่น เมื่อใช้เพลา Cf53 การสึกหรอที่ 45 MPa จะอยู่ที่ 15 μm/km เท่านั้น
เมื่อใช้โหลดต่ำ ตลับลูกปืน iglidur Z จะสึกหรอน้อยกว่าในการทำงานหมุนเมื่อเทียบกับการทำงานหมุน เพลา V2A และเพลาชุบโครเมียมแข็งจะสังเกตเห็นได้ชัดเจนเป็นพิเศษ

วัสดุเพลา

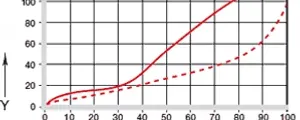

แผนภาพ 07: สวมใส่กับระบบแกว่งและหมุน

แผนภาพ 07: การสึกหรอในการใช้งานแบบแกว่งและหมุนโดยมี Cf53 เป็นฟังก์ชันของโหลด

X = โหลด [MPa]
Y = การสึกหรอ [μm/km]

A = การหมุน
B = การแกว่ง

ปานกลาง

ความต้านทาน

แอลกอฮอล์

0

ไฮโดรคาร์บอน

จารบี น้ำมัน ไม่ผสมสารเติมแต่ง

เชื้อเพลิง

กรดเจือจาง

กรดเข้มข้น

-

เบสเจือจาง

ฐานรากที่แข็งแกร่ง

-

+ ต้านทาน 0 ต้านทานตามเงื่อนไข - ไม่ต้านทาน
ข้อมูลทั้งหมดที่อุณหภูมิห้อง [+20 °C]
ตาราง 05: ความต้านทานต่อสารเคมีของ iglidur ® Z

ความทนทานต่อสารเคมี
ตลับลูกปืน iglidur ® Z มีความทนทานต่อสารเคมีได้ดีมาก ทนทานต่อตัวทำละลายอินทรีย์ เชื้อเพลิง น้ำมัน และจารบีได้ดีเยี่ยม วัสดุนี้ทนทานต่อกรดอ่อนได้เพียงบางส่วนเท่านั้น

**
ข้อมูลจำเพาะด้านไฟฟ้า

ค่าความต้านทานปริมาตร

> 1011 Ωซม.

ความต้านทานพื้นผิว

> 1011 Ω

รังสีกัมมันตภาพรังสี
ตลับลูกปืนที่ทำจาก iglidur ® Z มีความทนทานต่อรังสีที่มีความเข้มข้นของรังสีสูงสุด 1 x 105 Gy

การดูดซับความชื้นสูงสุด

ที่ +23 °C / ความชื้นห้อง 50%

0.3% โดยน้ำหนัก

การดูดซับความชื้นรวมสูงสุด

1.1% โดยน้ำหนัก

ตาราง 06 : การดูดซับความชื้น

การดูดซับความชื้น
การดูดซับความชื้นของตลับลูกปืน iglidur ® Z อยู่ที่ประมาณ 0.3% ในสภาพอากาศปกติ ขีดจำกัดความอิ่มตัวในน้ำอยู่ที่ 1.1%

อิทธิพลของการดูดซับความชื้น

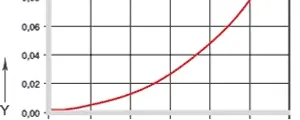

แผนภาพที่ 10: อิทธิพลของการดูดซับความชื้น

X = การดูดซับความชื้น [Gew.-%]
Y = การลดลงภายใน ø [%]

เส้นผ่านศูนย์กลาง****d1 [mm]

เพลา h9**[mm]**

อิกลิเดอร์ Z****F10 [mm]

ตัวเรือน H7**[mm]**

ถึง 3

0 - 0,025

+0,006 +0,046

0 +0,010

> 3 ถึง 6

0 - 0,030

+0,010 +0,058

0 +0,012

> 6 ถึง 10

0 - 0,036

+0,013 +0,071

0 +0,015

> 10 ถึง 18

0 - 0,043

+0,016 +0,086

0 +0,018

> 18 ถึง 30

0 - 0,052

+0,020 +0,104

0 +0,021

> 30 ถึง 50

0 - 0,062

+0,025 +0,125

0 +0,025

> 50 ถึง 80

0 - 0,074

+0,030 +0,150

0 +0,030

> 80 ถึง 120

0 - 0,087

+0,036 +0,176

0 +0,035

ตาราง 07: ความคลาดเคลื่อนที่สำคัญตามมาตรฐาน ISO 3547-1 หลังการอัดประกอบ

ค่าความคลาดเคลื่อนในการติดตั้ง
ตลับลูกปืน iglidur ® Z เป็นตลับลูกปืนมาตรฐานสำหรับเพลาที่มีค่าความคลาดเคลื่อน (แนะนำขั้นต่ำ h9) ตลับลูกปืนได้รับการออกแบบมาให้กดลงในส่วนยึดที่มีค่าความคลาดเคลื่อน H7 หลังจากติดตั้งในส่วนยึดที่มีขนาดปกติแล้ว เส้นผ่านศูนย์กลางภายในของตลับลูกปืนที่มีค่าความคลาดเคลื่อน F10 จะปรับตัวเอง สำหรับขนาดบางขนาด ค่าความคลาดเคลื่อนจะเบี่ยงเบนไปขึ้นอยู่กับความหนาของผนัง (ดูกลุ่มผลิตภัณฑ์)
