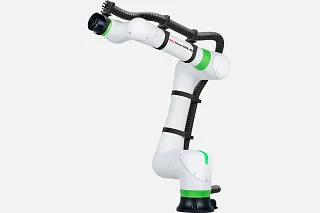

อุปกรณ์จัดการสายไฟสำหรับ Fanuc CRX

igus คือ FANUC CRX Equipment Partner

เหมาะสำหรับ CRX-10iA + CRX-10iA/L
ตั้งแต่เดือนพฤษภาคม 2021 igus รู้สึกภาคภูมิใจที่ได้เป็นพันธมิตรด้านอุปกรณ์ของ FANUC สำหรับหุ่นยนต์ร่วมปฏิบัติงาน CRX-10iA และ CRX-10iA/L
เพื่อให้แน่ใจว่าสายเคเบิลและท่อบนหุ่นยนต์ CRX จะได้รับการติดตั้งอย่างสะอาดและปลอดภัยเหนือสิ่งอื่นใด เราจึงมีตัวเลือกการยึดที่เหมาะสมด้วยแคลมป์ Cobot ของ igus รวมถึงการป้องกันพิเศษด้วย energy chain Triflex R ที่ทนทาน
คุณสามารถเลือกได้ระหว่างโซ่ TRE แบบเปิด โซ่ TRC แบบปิด หรือโซ่ TRL แบบเบา คุณสามารถเลือกขนาดได้ระหว่าง 30 และ 40 สำหรับ 3 เวอร์ชัน

จุดยึดแกน 1 และ 6

การเชื่อมต่อกับแกนที่ 6

ในการติดตั้งโซ่ Triflex R ในระยะห่างที่เหมาะสมจากแกน 6 เรายังมี แคลมป์ปรับความตึงที่ตรงกันให้ เลือกด้วย
แคลมป์นี้ยึดติดกับหุ่นยนต์ด้วยสกรูสองตัว และแคลมป์ยังมีรูอีก 2 รูที่ปลายอีกด้านหนึ่งเพื่อติดตั้งขายึด(TL.40.01.Z2)

แกนเชื่อมต่อ 1

แคลมป์โคบอทแต่ละตัวจะมาพร้อมกับสายรัด Velcro ยาว 1 เมตร ซึ่งช่วยให้สามารถติดตั้งบนแกน
ของ CRX ได้ ในกรณีนี้ ขายึดจะติดตั้งบนแคลมป์โดยหมุน 90° เพื่อให้แน่ใจว่าจะเชื่อมต่อระหว่างโคบอท แคลมป์ สายรัด Velcro ขายึด และโซ่ไตรเฟล็ก
ได้อย่างน่าเชื่อถือ เทป Velcro ยังมีสารเคลือบกันลื่นที่ปราศจากซิลิโคนที่ด้านใน ซึ่งช่วยเพิ่มการยึดเกาะบนหุ่นยนต์ได้มากขึ้น

การติดตั้งระบบจ่ายพลังงาน triflex R บน FANUC CRX

การติดตั้งแหล่งจ่ายพลังงานบนหุ่นยนต์ CRX เป็นเรื่องง่ายและรวดเร็ว โดยใช้เครื่องมือเพียงไม่กี่อย่าง (กรรไกร หัวหกเหลี่ยม ไขควง)

ส่วนต่อไปนี้ถูกใช้ในวิดีโอ:

2 ม. TRE.40.058.0.B
1x แคลมป์สำหรับแกน 6(TR.919.582)
5x TR.COB.01.40.Z0.0 (แคลมป์ไม่มีตัวคลายความเครียด)
1x TR.COB.01.40.Z1.0 (แคลมป์พร้อมตัวคลายความเครียด)

แคลมป์โคบอท

Hook and loop clamp

ที่ยึดพลาสติก 1x
เทปตีนตุ๊กแก 1 เมตร
แคลมป์ที่ได้รับความนิยมมากที่สุดในช่วงนี้
ปราศจากซิลิโคน
อิสระสูงสุดในการจัดวางสายเคเบิล

สั่งซื้อตัวยึดแบบมาตราฐาน

Cobot clamp พร้อม mounting bracket แต่ไม่มี strain relief

ตัวยึดแบบไม่มีที่ยึดสายไฟ

ที่ยึดพลาสติก 1x
เทปตีนตุ๊กแก 1 เมตร
ขายึดไฟ 1x ขนาด 30 หรือ 40
เหมาะสำหรับ TRE, TRC & TRL ในขนาด 30 หรือ 40
ปราศจากซิลิโคน

สั่งซื้อตัวยึดแบบไม่มีที่ยึดสายไฟ

ตัวยึดพร้อมที่ยึดสายไฟ

ที่ยึดพลาสติก 1x
เทปตีนตุ๊กแก 1 เมตร
ขายึดไฟ 1x ขนาด 30 หรือ 40
ขนาด 40 มีฟันคลายเครียดแบบยาวและสั้นให้เลือก
เหมาะสำหรับ TRE, TRC & TRL ในขนาด 30 หรือ 40
ปราศจากซิลิโคน

สั่งซื้อตัวยึดพร้อมที่ยึดสายไฟ

ป้องกันตัวยึด

ที่ยึดพลาสติก 1x
เทปตีนตุ๊กแก 1 เมตร
1x ตัวป้องกันทรงกลม ขนาด 40
Protector สามารถใส่ TRE, TRC & TRL ได้ในขนาด 40
ปราศจากซิลิโคน

สั่งซื้อที่ป้องกันตัวยึด

ตัวยึดท่อ PMA

ที่ยึดพลาสติก 1x
เทปตีนตุ๊กแก 1 เมตร
คลิป PMA
มีให้เลือก 5 ขนาดสำหรับท่อลูกฟูกที่มีเส้นผ่านศูนย์กลาง:
Ø17 มม. Ø23 มม. Ø29 มม. Ø36 มม. และ Ø48 มม.
ปราศจากซิลิโคน

สั่งซื้อตัวยึดท่อ PMA
