การป้องกันสายไฟขนาดกะทัดรัดด้วยความเร็วสูงบนฟลูออโรสโคประนาบคู่

ทีมพัฒนาได้ค้นหาโซ่พลังงานที่เหมาะสมที่จะนำทางสายส่งไฟฟ้าและสายสัญญาณต่างๆ ของระบบติดตามการเคลื่อนไหวอย่างปลอดภัย เพื่อติดตามหัวเข่าของมนุษย์ได้อย่างแม่นยำระหว่างกิจกรรมไดนามิก รถเข็นบรรทุกของหนักที่มีหน่วยสร้างภาพจะต้องเร่งความเร็วอย่างรวดเร็ว การค้นหาโซ่พลังงานที่เหมาะสมสำหรับการเร่งความเร็วสูงดังกล่าวถือเป็นความท้าทาย โดยเฉพาะอย่างยิ่งเมื่อใช้ร่วมกับพื้นที่ติดตั้งที่คับแคบ โซ่จะต้องมีขนาดกะทัดรัดพอที่จะใส่ในช่องที่ฝังอยู่ในพื้นห้องปฏิบัติการซึ่งมีความยาว 24 เมตร / กว้าง 1.20 เมตร / ลึก 0.15 เมตรได้

เงื่อนไขสำหรับแกนแนวนอน | แนวตั้ง:
ความยาวราง: 20 ม. | 1.5 ม.
อัตราเร่ง: ≥ 20 m/s² | ≥ 13 m/s²
ความเร็ว: ≥ 5.5 m/s | ≥ 2.5 m/s
น้ำหนักที่ต้องบรรทุกต่อหน่วย: 500 กก. | 150 กก.
สายเคเบิลที่จะขนส่ง: สายไฟฟ้า 7 เส้นและสายสัญญาณ 20 เส้น | สายไฟฟ้า 4 เส้นและสายสัญญาณ 14 เส้น

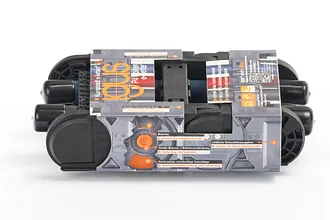

ทีมงานได้ขอคำแนะนำจากผู้เชี่ยวชาญด้านโซ่ e-chains ของเราในประเทศสวิตเซอร์แลนด์ และได้นำเสนอโซลูชันที่ตอบสนองทุกความต้องการ ได้แก่ โซ่ E4.56 สำหรับการเคลื่อนที่ในแนวตั้ง และโซลูชันโซ่คู่ที่มี โซ่ P4.42 สำหรับแท่นเคลื่อนที่ในแนวนอนสองแท่น เราได้พัฒนาซีรีส์ P4 สำหรับการใช้งานที่มีน้ำหนักและความเร็วในการบรรจุสูงมาก เนื่องจาก P4 ติดตั้งลูกกลิ้งโปรไฟล์ แรงขับเคลื่อนในการเคลื่อนย้ายโซ่ e-chains จึงลดลงเหลือต่ำกว่า 25% และยังได้รับคะแนนจากการทำงานที่เงียบ สั่นสะเทือนต่ำ และอายุการใช้งานยาวนาน ในฐานะชุดโครงสร้างแบบแยกส่วน ระบบนี้ยังมอบความยืดหยุ่นอย่างมากให้กับทีมงาน LMB สำหรับการปรับแต่งในอนาคตอีกด้วย
โซ่แนวตั้งเป็นส่วนหนึ่งของซีรีส์ E4.1 ซึ่งเหมาะสำหรับการใช้งานเกือบทั้งหมด นอกจากนี้ยังทนทาน เสียงรบกวนต่ำ และเป็นแบบแยกส่วน ประกอบได้อย่างรวดเร็วและเปิดง่าย หากจำเป็นต้องเปลี่ยนหรือเพิ่มสายเคเบิล ก็ไม่จำเป็นต้องใช้ความพยายามมากนัก
