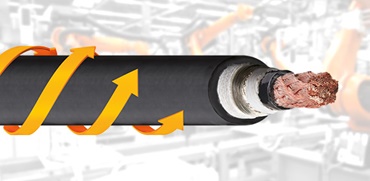

สายเคเบิลหุ่นยนต์แบบบิดได้

โครงสร้างของสายเคเบิลหุ่นยนต์ chainflex

มีการใช้วัสดุห่อหุ้มฉนวนพิเศษสำหรับสายเคเบิลบัสแบบบิดได้ ที่นี่ ความสามารถของสายเคเบิล ความลดทอนของสัญญาณ และคุณภาพของสัญญาณที่ส่งจะอยู่ภายในช่วงความคลาดเคลื่อนที่แคบมาก โดยขึ้นอยู่กับพื้นที่การใช้งานในระบบหุ่นยนต์ ปลอกหุ้ม PUR ที่ได้รับการพัฒนาขึ้นเป็นพิเศษจาก igus ช่วยป้องกันความเสียหายจากสารเคมี เช่น ความเสียหายที่เกิดจากการสึกกร่อน ส่วนผสม PUR ที่ใช้ที่นี่เป็นทั้งแบบปลอดฮาโลเจนและสารหน่วงไฟ

ข้อมูลจำเพาะพิเศษของสายเคเบิลหุ่นยนต์ chainflex

สายเคเบิลหุ่นยนต์ igus สำหรับการเคลื่อนที่แบบ 3 มิติ มีคุณสมบัติการส่งผ่านและคุณภาพสัญญาณที่สูงมากตลอดอายุการใช้งาน โดยมีความคลาดเคลื่อนแคบมาก ขอบคุณที่ใช้วัสดุหุ้มฉนวนที่ปรับให้เหมาะกับแรงบิดและองค์ประกอบหน่วงแรงกล

igus GmbH ยังสัญญาการรับประกัน 5 ล้านรอบการเคลื่อนที่ที่มีแรงบิด ± 180° ต่อเมตร เพื่อให้มั่นใจในเรื่องนี้ สายเคเบิลหุ่นยนต์ chainflex ยังได้รับการทดสอบเป็นจำนวนมากกว่าหลายล้านรอบภายใต้สภาวะที่มีแรงดึง

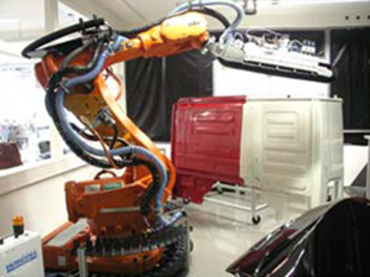

"ความเค้นเชิงกล" ที่เกิดขึ้นกับสายเคเบิลอาจแตกต่างกันอย่างมากระหว่างสายเคเบิลในระบบ e-chain เชิงเส้นตรง และสายเคเบิลที่อยู่ภายใต้การโค้งงอ แรงบิดและแรงเหวี่ยงหนีศูนย์กลาง โดยทั่วไปจะไม่สามารถกำหนดล่วงหน้าได้ มาตรฐานการทดสอบแรงบิดของ igus ได้รับการพัฒนาเพื่อวัตถุประสงค์นี้ มาตรฐานนี้ช่วยให้ทำการประเมินผลซ้ำได้โดยขึ้นอยู่กับผลการทดสอบที่สำคัญ สายเคเบิล CFROBOT ทั้งหมดที่มีปลายคงที่ในระยะทางหนึ่งเมตรจะบิดอย่างน้อย 5 ล้านครั้ง นอกจากนี้ ได้มีการดำเนินการทดสอบการบิดที่ 270° ในเครื่องมือทดสอบที่มีความยาวโซ่ประมาณ 2,500 มม. ด้วยแรงกระแทกอย่างแรงและแรงเหวี่ยงหนีศูนย์กลางที่สูง เนื่องจากเป็นสิ่งที่มักเกิดขึ้นในหุ่นยนต์เชิงอุตสาหกรรม

สายเคเบิลหุ่นยนต์มีในรูปแบบสายเคเบิลใยแก้วนำแสง สายเคเบิลเซอร์โว หรือสายเคเบิลมอเตอร์ และสายเคเบิลไฮบริด ในรุ่นนี้มีสายเคเบิลควบคุม สายเคเบิลข้อมูล และสายเคเบิลสำหรับระบบการวัดด้วยเช่นกัน

นอกจากนี้ยังมีสายเคเบิลหุ่นยนต์ chainflex ที่ประกอบสายแล้ว  และยังสามารถสั่งซื้อสายเคเบิลหุ่นยนต์ chainflex ในลักษณะสายเคเบิลที่ประกอบสายแล้วเริ่มต้นเพียงหนึ่งชิ้น นอกจากนี้ยังมีขั้วต่อปลั๊กอินที่แตกต่างกันในชุดจัดระเบียบสายไฟ readychain ที่พร้อมติดตั้งเต็มรูปแบบ
