พื้นที่จัดเก็บเพิ่มขึ้น 50% ด้วยระบบจ่ายพลังงานที่ประกอบไว้ล่วงหน้าในเครนในร่ม

• สิ่งที่จำเป็น: ระบบจ่ายพลังงานที่ติดตั้งไว้ล่วงหน้าที่แข็งแรงและเชื่อถือได้
• ข้อกำหนด: ความสูงในการติดตั้งต่ำ เหมาะสำหรับสภาพแวดล้อมที่รุนแรง
• readychain รัศมีการโค้งกลับ energy chainผลิตภัณฑ์:
• แบบควบคุมอุตสาหกรรม : เครน , เครนในร่ม
• ความสำเร็จสำหรับลูกค้า: energy chain igus โซลูชัน ที่ติดตั้งล่วงหน้าจาก ทำให้ Kranservice Herz สามารถสร้างพื้นที่จัดเก็บได้เพิ่มขึ้น 50% โดยเพิ่มขึ้น 30% จากโซลูชันชั้นวางแบบเลื่อน และเพิ่มขึ้น 20% จากความสูงโดยรวมที่ต่ำของเครน

ระบบเครนอัตโนมัติสำหรับการโหลดท่อสแตนเลสดังกล่าวอยู่ภายใต้เงื่อนไขด้านสิ่งแวดล้อมพิเศษ เนื่องจากสภาพโครงสร้างในสถานที่ ผู้ปฏิบัติงานจึงต้องการความสูงที่ต่ำมาก ระยะห่างจากขอบบนของรางถึงขอบกั้นของระบบจัดเก็บชั้นวางแบบเลื่อนมีเพียง 1,000 มม. เท่านั้น

ท่อมัดต่างๆ จะถูกจัดเก็บและดึงออกมาโดยอัตโนมัติในชั้นวางและบันทึกลงในโปรแกรมการจัดการคลังสินค้า มีกระบวนการจัดเก็บและดึงออกมาทั้งหมด 24,000 กระบวนการต่อปี เพื่อป้อนท่อไปยังเครื่องจักรแปรรูปอัตโนมัติที่อยู่ในห้องโถง เครนจะวางท่อประเภทที่ต้องการลงในนิตยสารโหลดที่สอดคล้องกันของเครื่องจักรแปรรูป จากนั้นท่อจะถูกดัด กลึง และเจาะที่นั่น และเตรียมพร้อมสำหรับการแปรรูปต่อไป ดังนั้น สภาพแวดล้อมจึงเป็นเรื่องท้าทาย เนื่องจากอากาศที่มีน้ำมันจะเพิ่มความเค้นให้กับวัสดุ

มีชั้นวางจำนวนมากในพื้นที่จำกัดและเครนจะเคลื่อนผ่านชั้นวางเหล่านี้เข้าไปในทางเดินที่แคบมาก นอกจากนี้ เวลาในการเปลี่ยนรอบยังรวดเร็วและความสูงจากโถงถึงขอบด้านบนของชั้นวางเลื่อนก็ต่ำ

ความสูงในการติดตั้งคานเครนที่มีช่วง 27.5 ม. รถเข็น เฟืองหมุน และตัวนำรับน้ำหนักแบบแข็ง ไม่อนุญาตให้เกิน 1,000 มม. เพื่อค้นหาวิธีแก้ปัญหาที่เหมาะสม บริษัทได้พัฒนาวิธีการสานแบบพิเศษ ซึ่งหมายความว่ารถเข็นพร้อมรางรถเข็นได้รับการติดตั้งระหว่างคานสะพานเครน และเฟืองหมุนได้รับการออกแบบให้สามารถติดตั้งในโครงรถเข็นได้โดยไม่เกินมิติความสูง (ขอบบนของคานสะพานเครน)

สายไฟสำหรับระบบขับเคลื่อนของรถเข็นและเกียร์หมุนเป็นความท้าทายอีกอย่างหนึ่ง พื้นที่ติดตั้งที่มีให้สำหรับแหล่งจ่ายไฟของรถเข็นมีความสูงเพียง 500 มม. และกว้าง 300 มม. รางแขวนหรือรางตัวนำแบบธรรมดาถูกตัดออกทันทีเนื่องจากความสูงในการติดตั้งที่เล็ก ทางเลือกเดียวคือใช้ระบบจ่ายพลังงานที่สามารถเดินสายแหล่งจ่ายไฟหลักสำหรับไดรฟ์ สายควบคุม และสาย PROFIBUS ได้ทั้งหมด

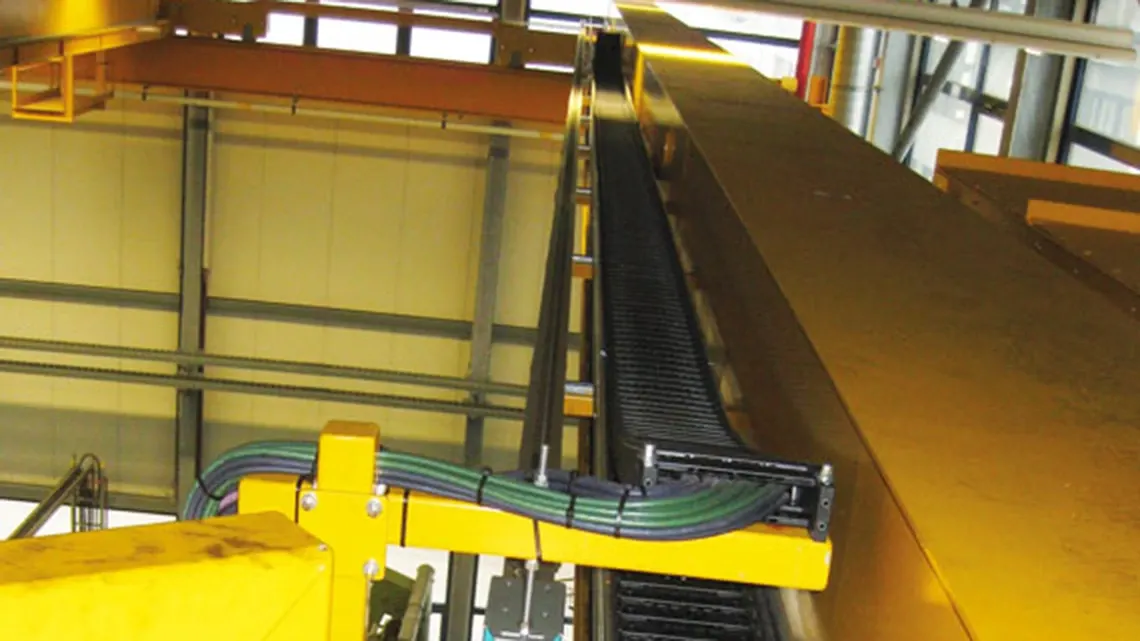

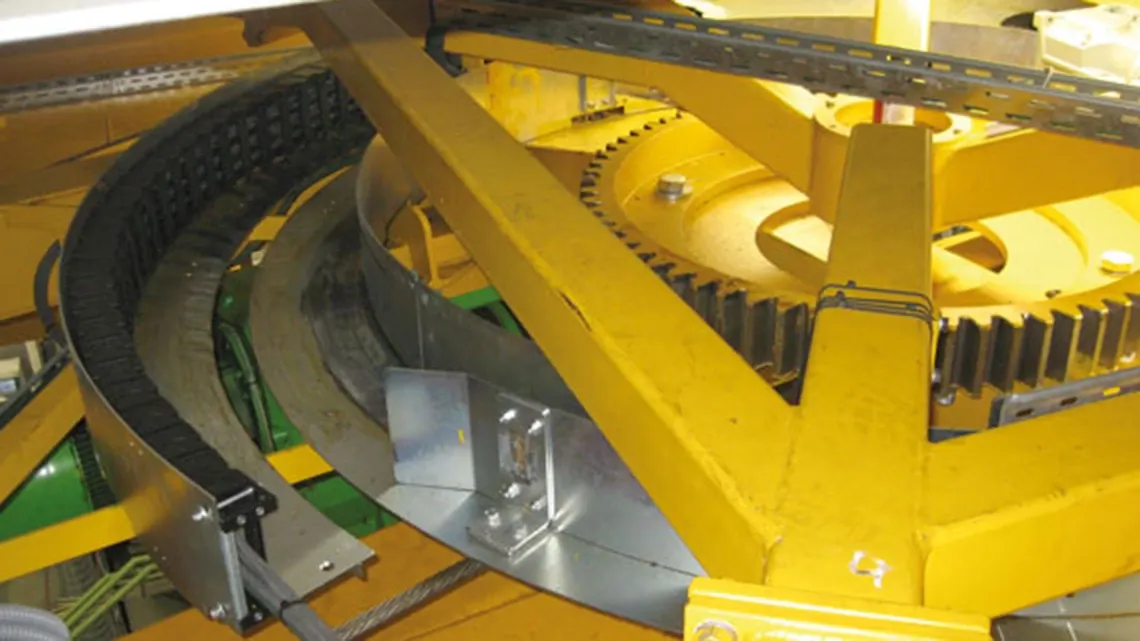

โซ่พลังงาน แนวนอนย้อนกลับสองเส้นถูกใช้สำหรับแหล่งจ่ายไฟของรถเข็น ซึ่งอยู่เหนือโครงรถเข็นที่ด้านในของคานหลัก การเคลื่อนที่ของแหล่งจ่ายไฟของรถเข็นมีค่าเท่ากับ 21,245 มม. สำหรับระบบแรกและ 17,650 มม. สำหรับระบบที่สอง ความเร็วอยู่ระหว่าง 0 ถึง 60 ม./นาที สำหรับแหล่งจ่ายไฟของเกียร์หมุน โซ่พลังงาน igus ที่ติดตั้งในแนวนอนย้อนกลับสองเส้นยังถูกใช้บนโครงเกียร์หมุนอีกด้วย ระบบนี้สามารถทำมุมหมุนได้ 270° ความเร็วอยู่ที่ 0 ถึง 4 รอบต่อนาที

e-chain สี่ส่วน E4/4 ซีรีส์ 3838 ถูกใช้ที่นี่เป็น ระบบจ่ายพลังงาน readychain ติดตั้งไว้ล่วงหน้า พร้อม สายเคเบิล ที่จำเป็นทั้งหมด นอกจากนี้ ยังมีการจัดหา วัสดุราง ทั้งหมด รวมถึงรางมาตรฐานสำหรับ energy chain ในการใช้งานแบบเลื่อนและรางพิเศษสำหรับโซ่ที่มีรัศมีการโค้งงอแบบย้อนกลับ
