twisterband - rotary movements in a very small space

Compact, modular, cost-effective, twistable up to 7,000°*

Rotary movements in a very small space - 20 times round its own axis. With the very compact igus twisterband, rotations can be achieved cost-effectively with low wear and very little maintenance, even in confined spaces, whereby energy, data and media can still be supplied reliably.

7,000°* and more rotational movement horizontally and up to 3,000° in the vertical installation position
Rotary speeds up to 180°/s possible
Compact, modular and light
Strips can be shortened as required
Minimum installation spaces, fits tightly around the rotary axis
Can be used reliably in various installation positions (horizontal, vertical, upside down)
Cost-effective
Easy filling
Ideal in combination with chainflex cables for rotary movements in very confined installation spaces.
Five sizes available

Go to CAD configurator

Size overview

twisterband size overview

Calculation: number of strips depends on angle of rotation

(please always round up number of strips)

TB12: XX ≈ Angle of rotation/360 + 2

Example: XX ≈ 1200°/360 + 2
Result: XX ≈ 6 strips

TB20: XX ≈ Angle of rotation/340 + 2

Example: XX ≈ 1200°/340 + 2
Result: XX ≈ 6 strips

TB29: XX ≈ Angle of rotation/180 + 2

Example: XX ≈ 720°/180 + 2
Result: XX ≈ 6 strips

TB30: XX ≈ Angle of rotation/180 + 2

Example: XX ≈ 1200°/180 + 6
Result: XX ≈ 13 strips

twisterband TB12.23.9.XX.01.0

Angle of rotation [°]	Inner width [mm]	Inner height [mm]	X1 inner machine installation space	X2 outer machine installation space	R min. [mm]	R max. [mm]	Cable diameter d1 max. [mm]	Opening system
360 - 7200	23	9	40	140	24	35	7	"easy" design

Rotation angle [°]:

twisterband TB20.44.12.XX.01.0

Angle of rotation [°]	Inner width [mm]	Inner height [mm]	X1 inner machine installation space	X2 outer machine installation space	R min. [mm]	R max. [mm]	Cable diameter d1 max. [mm]	Opening system
340 - 7140	44	12	50	220	34	57	9	"easy" design

Rotation angle [°]:

twisterband TB20.44.18.XX.01.0

Angle of rotation [°]	Inner width [mm]	Inner height [mm]	X1 inner machine installation space	X2 outer machine installation space	R min. [mm]	R max. [mm]	Cable diameter d1 max. [mm]	Opening system
340 - 7140	44	18	50	220	34	57	14	lock

Rotation angle [°]:

twisterband TB29.27.22.XX.01.0

Angle of rotation [°]	Inner width [mm]	Inner height [mm]	X1 inner machine installation space	X2 outer machine installation space	R min. [mm]	R max. [mm]	Cable diameter d1 max. [mm]	Opening system
340 - 680	27	22	200	320	69	82	17	lock

Rotation angle [°]:

twisterband TB30.75.22.XX.01.0

Angle of rotation [°]	Inner width [mm]	Inner height [mm]	X1 inner machine installation space	X2 outer machine installation space	R min. [mm]	R max. [mm]	Cable diameter d1 max. [mm]	Opening system
180 - 3420	75	22	90	330	44	77	17	lock

Rotation angle [°]:

Installation instructions

You can find the installation instructions for twisterband here.

twisterband installation instructions

Application examples

twisterband in very diverse areas of industry

twisterband application examples

Test laboratory

Take a look in our test laboratory for energy chains.

To the test laboratory for energy chains

Special properties of the twisterband

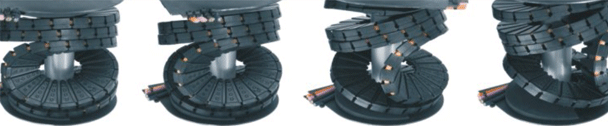

twisterband

Film hinge: easy access and fast filling with cables and hoses (TB20.44.18, TB30)

twisterband

As a rule of thumb, the maximum rotation angle is: for each 180° hinge = 360° more rotation

twisterband

A central shaft must be installed for horizontal orientation angles of rotation above 1500°

twisterband

igus twisterband: extremely small installation spaces, fits very closely around the rotary axis

twisterband

Compact, modular and cost-effective - Horizontal: 7,000°* and more feasible, vertical up to 3,000° rotary movement in the smallest of spaces

twisterband

Can be used in different installation positions: here, horizontal 7,000°* and more rotary movement in extremely small space. Limited length compensation possible

twisterband HD

twisterband HD

Even stronger
Even longer service life
Rotary movement of up to 7,000 degrees* in very small spaces
Max. rotating speed: 180°/s
For routing electrical and fibre optic cables and pneumatic lines in one system

To twisterband HD

*Rotary movements up to 3,600° can be ordered from stock. From 3,600°, please contact your igus representative.
