iglidur ® HSD350 – ข้อมูลวัสดุ

ข้อมูลทางเทคนิค

ข้อมูลจำเพาะทั่วไป

หน่วย

อิกลิเดอร์ HSD350

วิธีการทดสอบ

ความหนาแน่น

กรัม/ซม³

1,39

มาตรฐาน DIN EN ISO 1183-1

สี

สีเบจ

การดูดซับความชื้นสูงสุดที่ 23°C/ความชื้นห้อง 50%

% โดยน้ำหนัก

0,6

ไอเอสโอ 175

การดูดซับความชื้นรวมสูงสุด

น้ำหนัก-%

1,2

ไอเอสโอ 62

ค่าสัมประสิทธิ์แรงเสียดทาน ไดนามิก เทียบกับเหล็ก

µ

0,07 - 0,23

ค่า pv สูงสุด (แห้ง)

เมกะปาสคาล - ม./วินาที

0,30

ข้อมูลจำเพาะทางกล

โมดูลัสการดัด

เมกะปาสคาล

2.150

มาตรฐาน DIN EN ISO 178

ความแข็งแรงดัดงอที่ +20°C

เมกะปาสคาล

67

มาตรฐาน DIN EN ISO 178

ความแข็งแรงในการบีบอัด

เมกะปาสคาล

44

แรงดันพื้นผิวสูงสุดที่แนะนำ (+20°C)

เมกะปาสคาล

30

ความแข็งชอร์ดี

77

ดิน 53505

ข้อมูลจำเพาะทางกายภาพและความร้อน

อุณหภูมิการใช้งานสูงสุดในระยะยาว

องศาเซลเซียส

+180

อุณหภูมิการใช้งานด้านบนในระยะสั้น

องศาเซลเซียส

+210

อุณหภูมิการใช้งานที่ต่ำกว่า

องศาเซลเซียส

-40

การนำความร้อน

[W/m · K]

0,24

แอสทาม ซี 177

ค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อน (ที่ +23°C)

[K-1 · 10-5]

7

ดิน 53752

ข้อมูลจำเพาะทางไฟฟ้า

ค่าความต้านทานปริมาตร

Ωซม.

> 1013

มาตรฐาน DIN IEC 93

ความต้านทานพื้นผิว

Ω

> 1014

ดิน 53482

ตาราง 01: คุณสมบัติของวัสดุ

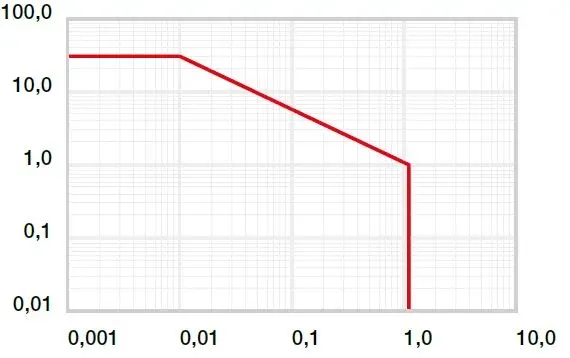

แผนภาพ 01: ค่า pv ที่อนุญาตสำหรับ iglidur ® HSD350

แผนภาพ 01: ค่า pv ที่อนุญาตสำหรับตลับลูกปืนเรียบ iglidur ® HSD350 ที่มีความหนาของผนัง 1 มม. การทำงานแบบแห้งบนเพลาเหล็กที่อุณหภูมิ +20°C ติดตั้งอยู่ในตัวเรือนเหล็ก

**แกน x = ความเร็วพื้นผิว [m/s]**แกน y = โหลด [MPa]

iglidur ® HSD350 ได้รับการพัฒนาเป็นพิเศษสำหรับใช้ในงานที่ต้องใช้การขจัดสารปนเปื้อนด้วยไอน้ำร้อนจัด (เช่น ในหม้ออัดไอน้ำ) โดย iglidur ® HSD350 นั้นมีอัตราส่วนราคาต่อประสิทธิภาพที่โดดเด่น

แรงกดพื้นผิว

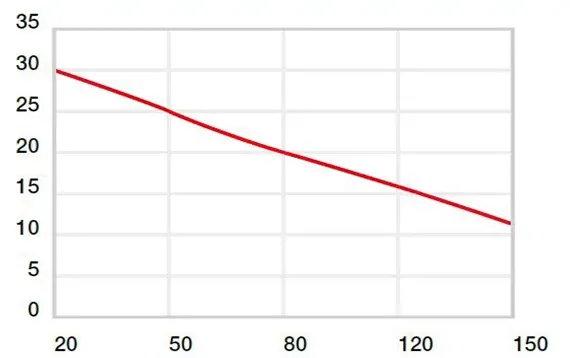

แผนภาพ 02: แรงดันพื้นผิวสูงสุดที่แนะนำเป็นฟังก์ชันของอุณหภูมิ (30 MPa ที่ +20 °C)

**X = อุณหภูมิ [°C]**Y = โหลด [MPa]

ข้อมูลจำเพาะทางกล
ความแข็งแรงเชิงอัดของตลับลูกปืนเรียบ iglidur ® HSD350 จะลดลงเมื่ออุณหภูมิเพิ่มขึ้น แผนภาพ 02 แสดงให้เห็นความสัมพันธ์นี้ แรงกดพื้นผิวสูงสุดที่แนะนำแสดงถึงพารามิเตอร์ของวัสดุทางกล ไม่สามารถสรุปผลเกี่ยวกับไตรโบโลยีได้จากสิ่งนี้

การเสียรูปภายใต้ภาระและอุณหภูมิ

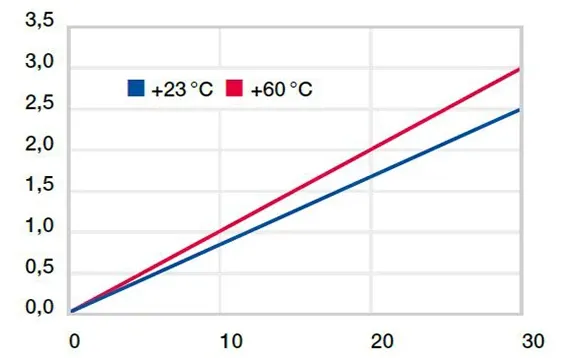

แผนภาพที่ 03: การเสียรูปภายใต้ความกดดันและอุณหภูมิ

**X = โหลด [MPa]**Y = การเสียรูป [%]

แผนภาพ 03 แสดงการเสียรูปยืดหยุ่นของ iglidur ® ภายใต้แรงกดในแนวรัศมี ภายใต้แรงกดพื้นผิวสูงสุดที่แนะนำคือ 30 MPa การเสียรูปจะน้อยกว่า 2% การเสียรูปพลาสติกที่เป็นไปได้นั้นขึ้นอยู่กับระยะเวลาของการกระแทกเป็นต้น

ความเร็วพื้นผิวสูงสุด

เมตร/วินาที

การหมุน

การแกว่งไปมา

เชิงเส้น

ระยะยาว

1,1

0,8

3,0

ระยะสั้น

1,2

1,0

3,2

ตาราง 02: ความเร็วพื้นผิวสูงสุด

ความเร็วการเลื่อนที่อนุญาต
เนื่องจาก iglidur ® HSD350 มีความสามารถในการนำความร้อนและต้านทานความร้อนได้ค่อนข้างดี จึงเหมาะสำหรับความเร็วในระดับกลาง ความเร็วพื้นผิวที่อนุญาตจะลดลงเมื่อแรงกดพื้นผิวเพิ่มขึ้น

อิกลิเดอร์ HSD350

อุณหภูมิการใช้งาน

ด้านล่าง

-40 องศาเซลเซียส

ระยะยาวบน

+180°เซลเซียส

ส่วนบนระยะสั้น

+210°เซลเซียส

การป้องกันแกนเพิ่มเติมจาก

+130°เซลเซียส

ตาราง 03: ขีดจำกัดอุณหภูมิ

อุณหภูมิ
อุณหภูมิแวดล้อมมีอิทธิพลอย่างมากต่อคุณลักษณะเฉพาะของตลับลูกปืนธรรมดา โดย iglidur ® HSD350 มีคุณสมบัติต้านทานความร้อนได้ดี โดยพิจารณาจากพื้นที่การใช้งานในฐานะวัสดุที่สามารถฆ่าเชื้อด้วยไอน้ำร้อนได้ ที่อุณหภูมิสูงกว่า 130 °C จำเป็นต้องใช้เดือยยึดตลับลูกปืน

ค่าสัมประสิทธิ์ความเร็วพื้นผิวแรงเสียดทาน

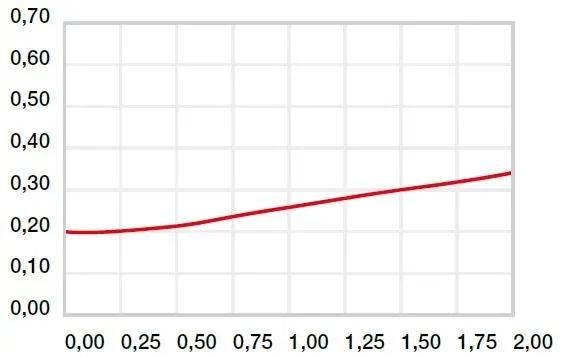

แผนภาพ 04: ค่าสัมประสิทธิ์แรงเสียดทานเป็นฟังก์ชันของความเร็วพื้นผิว p = 1MPa

**X = ความเร็วพื้นผิว [m/s]**Y = ค่าสัมประสิทธิ์แรงเสียดทาน μ

แรงเสียดทานและการสึกหรอ
ค่าสัมประสิทธิ์แรงเสียดทานจะเพิ่มขึ้นช้าๆ และสม่ำเสมอเมื่อเคลื่อนที่ด้วยความเร็ว แต่จะยังคงต่ำกว่า 0.3 μ เมื่อเคลื่อนที่ด้วยความเร็ว 2.0 m/s

การสึกหรอ การใช้งานแบบหมุนด้วยวัสดุเพลาที่แตกต่างกัน

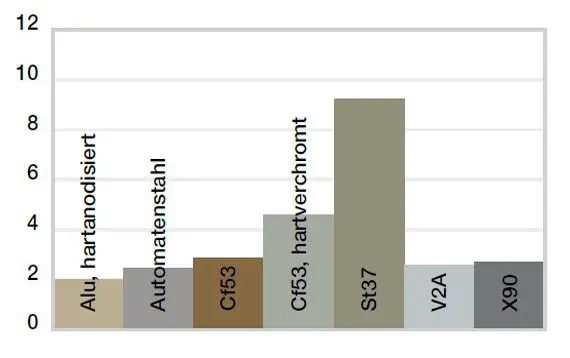

แผนภาพ 05: การสึกหรอ การหมุนด้วยวัสดุเพลาที่แตกต่างกัน แรงดัน p = 1MPa, v = 0.3m/s

X = วัสดุเพลา****Y = การสึกหรอ [μm/km]

วัสดุเพลา
แผนภาพ 05 และ 06 แสดงผลการทดสอบวัสดุเพลาต่างๆ ที่ขยายออกไป ซึ่งดำเนินการกับตลับลูกปืนเรียบที่ทำจาก iglidur ® HSD350 ที่ 0.3 ม./วินาที และแรงดันพื้นผิว 1 MPa เพลาประเภทต่างๆ มากมายจึงเหมาะสมและให้ผลการสึกหรอที่ดี อะลูมิเนียมชุบแข็งแบบอโนไดซ์ เหล็กตัดอิสระ Cf53 ชุบโครเมียมแข็ง 304 SS และเหล็กเกรดสูงแสดงให้เห็นการสึกหรอของตลับลูกปืนต่ำ หากวัสดุเพลาที่คุณต้องการไม่รวมอยู่ในผลการทดสอบที่นำเสนอที่นี่ โปรดติดต่อเรา

วัสดุเพลา
การสึกหรอสำหรับการใช้งานแบบแกว่งและหมุนด้วยเหล็ก

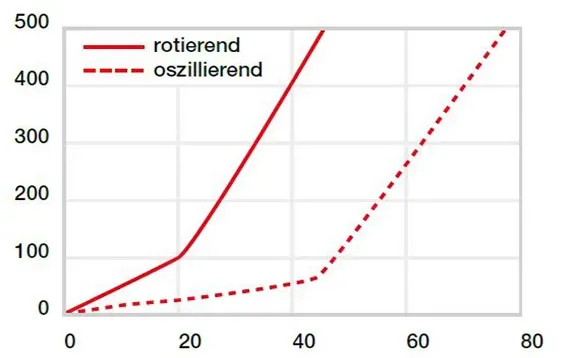

แผนภาพ 06: การสึกหรอในการใช้งานแบบแกว่งและหมุนด้วยเหล็ก Cf53 ชุบแข็ง ขัดเป็นฟังก์ชันของโหลด

**X = โหลด [MPa]**Y = สวมใส่ [μm/km]

สารเคมี

ความต้านทาน

แอลกอฮอล์

+ ถึง 0

ไฮโดรคาร์บอน

จารบี น้ำมัน ไม่ผสมสารเติมแต่ง

เชื้อเพลิง

+ ถึง 0

กรดเจือจาง

กรดเข้มข้น

0

เบสเจือจาง

ฐานรากที่แข็งแกร่ง

0

+ ต้านทาน 0 ต้านทานตามเงื่อนไข - ไม่ต้านทาน

ข้อมูลทั้งหมดที่อุณหภูมิห้อง [+20 °C]
ตาราง 04: ความต้านทานต่อสารเคมี

การดูดซับความชื้น
การดูดซับความชื้นของตลับลูกปืน iglidur ® HSD350 อยู่ที่ประมาณ 0.6% โดยน้ำหนักในสภาพอากาศปกติ ขีดจำกัดความอิ่มตัวในน้ำอยู่ที่ 1.2% โดยน้ำหนัก ค่าเหล่านี้ต่ำมากจนต้องพิจารณาการบวมเนื่องจากการดูดซึมความชื้นในกรณีที่รุนแรงเท่านั้น

Ø d1**[mm]**

ตัวเรือน H7**[mm]**

ตลับลูกปืนธรรมดา F10**[mm]**

เพลา h9**[mm]**

ถึง 3

+0,000 +0,010

+0,006 +0,046

-0,025 +0,000

> 3 ถึง 6

+0,000 +0,012

+0,010 +0,058

-0,030 +0,000

> 6 ถึง 10

+0,000 +0,015

+0,013 +0,071

-0,036 +0,000

> 10 ถึง 18

+0,000 +0,018

+0,016 +0,086

-0,043 +0,000

> 18 ถึง 30

+0,000 +0,021

+0,020 +0,104

-0,052 +0,000

> 30 ถึง 50

+0,000 +0,025

+0,025 +0,125

-0,062 +0,000

> 50 ถึง 80

+0,000 +0,030

+0,030 +0,150

-0,074 +0,000

> 80 ถึง 120

+0,000 +0,035

+0,036 +0,176

-0,087 +0,000

> 120 ถึง 180

+0,000 +0,040

+0,043 +0,203

+0,000 +0,100

ตาราง 05: ค่าความคลาดเคลื่อนที่สำคัญตามมาตรฐาน ISO 3547-1 หลังการอัดประกอบ

ค่าความคลาดเคลื่อนในการติดตั้ง
ตลับลูกปืน iglidur ® HSD350 เป็นตลับลูกปืนมาตรฐานสำหรับเพลาที่มีค่าความคลาดเคลื่อน h (แนะนำขั้นต่ำ h9) ตลับลูกปืนได้รับการออกแบบมาให้กดลงในส่วนยึดที่มีค่าความคลาดเคลื่อน H7 หลังจากติดตั้งในส่วนยึดที่มีขนาดปกติแล้ว เส้นผ่านศูนย์กลางภายในของตลับลูกปืนที่มีค่าความคลาดเคลื่อน F10 จะปรับตัวเองโดยอัตโนมัติ สำหรับขนาดบางขนาด ความคลาดเคลื่อนจะเบี่ยงเบนไปจากค่านี้ ขึ้นอยู่กับความหนาของผนัง (ดูกลุ่มผลิตภัณฑ์) เมื่อเปรียบเทียบกับค่าความคลาดเคลื่อนในการติดตั้ง เส้นผ่านศูนย์กลางภายในจะเปลี่ยนแปลงขึ้นอยู่กับการดูดซับความชื้น
