ภาพรวมของผลิตภัณฑ์ drylin® E - "E“ ดังในคำว่า electric

เครื่องมือค้นหาผลิตภัณฑ์ drylin® E และการคำนวณอายุการใช้งาน

ภายหลังการเลือกพารามิเตอร์ในการใช้งานของคุณเรียบร้อยแล้ว เครื่องมือค้นหาผลิตภัณฑ์จะแสดงให้เห็นภาพรวมของโต๊ะงานลิเนียร์ และ มอเตอร์ต่าง ๆ ที่เหมาะสม เครื่องมือค้นหาผลิตภัณฑ์จะคำนวณราคาของแกนลิเนียร์และการภาระของมอเตอร์และค่าการคาดหวังของอายุการใช้งานในรอบวัฎจักร คุณสามารกำหนดค่าแกนลิเนียร์ที่สมบูรณ์แบบครบถ้วนที่รวมถึง มอเตอร์ สายจ่ายกำลังไฟฟ้า และ ส่วนประกอบต่าง ๆ สำหรับการจับยึดได้ด้วยการคลิกเพียงไม่กี่ครั้ง


แสดงภาพแบบเต็มขนาด
โปรแกรมการส่งมอบสินค้า:
มอเตอร์คอนโทรล D1
ระบบควบคุมมอเตอร์ drylin® E สำหรับ D1
ระบบควบคุมมอเตอร์สำหรับมอเตอร์ทั้งหมดทุกประเภทของ igus®

สำหรับงานด้านระบบอัตโนมัติหลากหลายงานโดยไม่ต้องมีการเขียนโปรแกรม สำหรับหุ่นยนต์แบบแกนเดี่ยว หรือ หุ่นยนต์เชิงเส้นตรงใช้ภายในอาคาร และ หุ่นยนต์ DeltaRobot ที่ได้บูรณาการเว็บเซิร์ฟเวอร์ไว้เพื่อการป้อนข้อมูล / ไม่ต้องมีการติดตั้งซอฟต์แวร์ หรือ แอพสำหรับเครื่องพีซี แท็บเล็ต หรือ สมาร์ทโฟน สเต็ปมอเตอร์ (ST), ดีซีมอเตอร์ และ อีซีมอเตอร์ ที่มีกระแสไฟฟ้าสูงสุดที่ระดับ 21 แอมป์ และแรงดันไฟฟ้าขาเข้า/แรงดันไฟฟ้าขาออกที่ระดับ 48 โวลต์, สัญญาณอินพุทแบบอนาล็อก, CANopen, ModbusTCP สำหรับการเชื่อมต่อกับระบบควบคุมที่สำคัญต่าง ๆ เช่น Siemens หรือ Beckhoff

มอเตอร์คอนโทรล D3
drylin® E ระบบควบคุมมอเตอร์ D3
ระบบควบคุมมอเตอร์สำหรับมอเตอร์ igus® DC ทุกประเภท

ระบบอัตโนมัติง่ายโดยตรงที่ระบบควบคุมโดยไม่ต้องมีซอฟต์แวร์และเครื่องพีซี การทำงานด้วยสวิตช์จำกัดระยะ หรือผ่านทางการใช้กำลังไฟฟ้าของมอเตอร์ การทำงานฝั่งซ้าย/ขวาและการควบคุมความเร็วโดยตรงบนตัวเรือน ตัวเลือกสำหรับสวิตช์/ก้านควบคุมภายนอก รูปแบบการทำงานที่หลากหลาย การทำงานส่วนปลาย และการทำงานแบบต่อเนื่อง ทางลาดเพิ่มความเร่งแบบปรับได้หลากหลาย การจ่ายพลังงานผ่านทาง 24 โวลต์ / 2.5 แอมป์

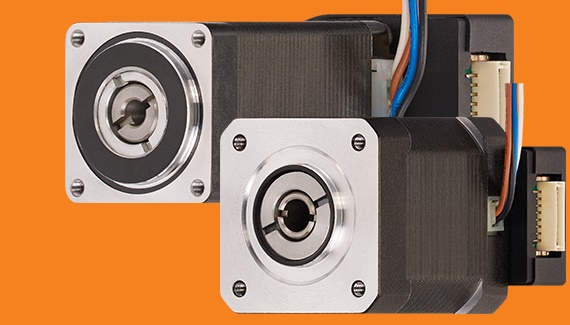

สเต็ปมอเตอร์ NEMA17
drylin® E NEMA 17
ขนาดเล็กแต่ทรงพลัง

มอเตอร์ขนาดเล็กนี้ให้ความประทับใจได้ด้วยการให้แรงบิดที่ดีและความเร็วสูง การเคลื่อนที่ที่รวดเร็วและเชื่อถือได้สำหรับการรับรองในปริมาณน้อย

สเต็ปมอเตอร์ NEMA23
drylin® E NEMA 23
ขนาดของสเต็ปมอเตอร์ที่นิยมมากที่สุด

แรงบิดสูงและความเร็วสูงเป็นข้อดีที่สำคัญ มอเตอร์ชนิดนี้เป็นตัวเลือกที่ดีที่สุุดสำหรับการนำไปใช้งานส่วนใหญ่ในช่วงการโหลดระดับปานกลาง

สเต็ปมอเตอร์ NEMA23XL
drylin® E NEMA 23XL
พาวเวอร์มอเตอร์, ขนาดปานกลาง

การพัฒนาการที่ก้าวหน้าของสเต็ปมอเตอร์ NEMA23 ทั่วไปที่มีแรงบิดเพิ่มขึ้นประมาณสองเท่า ขนาดตัวจับยึดมีขนาดเท่ากันกับสเต็ปมอเตอร์ NEMA23 ดังนั้นจึงสามารถนำมาใช้บนผิวหน้าการจับยึดเดียวกันได้

สเต็ปมอเตอร์ NEMA34
drylin® E NEMA 34
ขนาดใหญ่, ชุดอุปกรณ์ปรับแรงดันไฟฟ้า

สำหรับการใช้งานที่มีการรับแรงที่มากควรใช้สเต็ปมอเตอร์ขนาดใหญ่แบบนี้ โครงสร้างรางขนาดใหญ่พิเศษแบบคู่แฝดแบบคู่ขนาน หรือ สำหรับการใช้งานหนักเป็นสิ่งแวดล้อมการทำงานทั่วไป

drylin® E สปินเดิลมอเตอร์
drylin® E - สปินเดิลมอเตอร์

มอเตอร์เหล่านี้ได้นำมาใช้ในโซลูชันที่ใช้งานเดี่ยว ๆ สำหรับการออกแบบของลูกค้าในพื้นที่การติดตั้งที่อับอากาศ

มอเตอร์ไฟฟ้ากระแสตรง - หมุนอย่างง่าย ๆ
drylin® E - มอเตอร์ไฟฟ้ากระแสตรง

มอเตอร์ไฟฟ้ากระแสตรง หรือ ดีซีมอเตอร์จะนำไปใช้ในการเคลื่อนที่เชิงเส้นตรงแบบง่าย ๆ ทั่วไป มอเตอร์สามารถหมุนทำงานได้ด้วยพลังงานจากแบเตอรี หรือ หน่วยจ่ายพลังงานไฟฟ้าแบบง่าย ๆ

drylin® E มอเตอร์ที่มีตัวเข้ารหัสมาตรฐาน IP65/IP68
drylin® E - NEMA23 IP65 & IP68

สเต็ปมอเตอร์ประเภท IP65 (การพ่นน้ำ) และ IP86 (การจุ่มใต้น้ำ) เหมาะสำหรับการใช้งานต่าง ๆ ในสิ่งแวดล้อมแบบเปียกชื้น

drylin® E - กระปุกเกียร์สำหรับสเต็ปมอเตอร์
drylin® E - กระปุกเกียร์สำหรับสเต็ปมอเตอร์

ใช้การปรับรูปแบบในการทำงานหนัก หรือ การเคลื่อนที่แบบช่วงชักด้วยมอเตอร์ขนาดเล็ก

drylin® มอเตอร์กระแสไฟฟ้าตรงที่มีเพลาแบบร่องเฟือง

drylin® มอเตอร์กระแสไฟฟ้าตรงที่มีเพลาแบบร่องเฟือง

drylin® มอเตอร์กระแสไฟฟ้าตรงที่มีเพลาแบบร่องเฟือง

drylin® E ชุดอแดปเตอร์สำหรับเซอร์โวมอเตอร์

ชุดอแดปเตอร์สำหรับเซอร์โวมอเตอร์

drylin® E ชุดอแดปเตอร์สำหรับเซอร์โวมอเตอร์

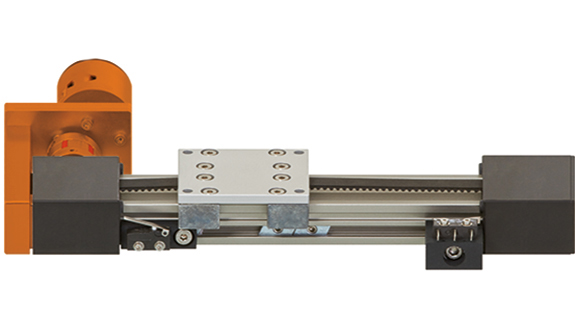

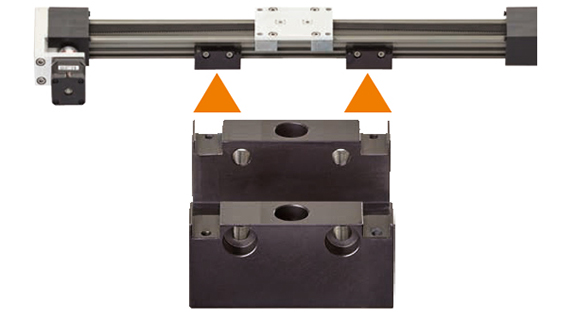

drylin® E อุปกรณ์เสริม

ตัวกำหนดระยะห่าง หน้าแปลนมอเตอร์ และ ข้อต่อสวมที่เป็นผลมาจากการผสมผสานระหว่างโต๊ะงานลิเนียร์ดานขวาและมอเตอร์

drylin® E อุปกรณ์เสริม

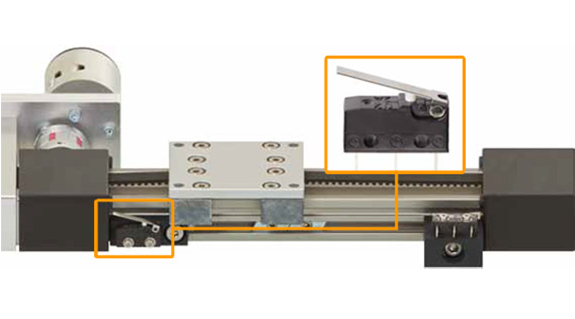

drylin® E - ชิ้นส่วนสวิตช์อ้างอิงและเอ็นด์สวิตช์

สวิตช์อ้างอิงและเอ็นสวิตช์เหมาะสำหรับแกนลิเนียร์ drylin®

drylin® E - ชิ้นส่วนสวิตช์อ้างอิงและเอ็นด์สวิตช์

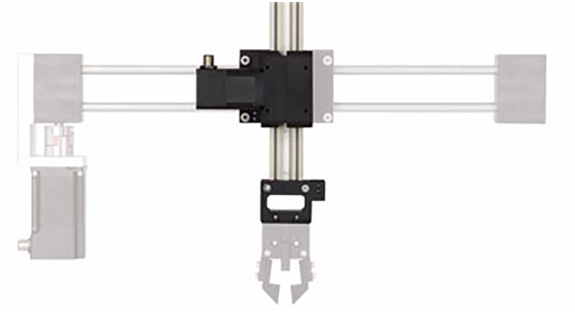

GRW-0630 - การเคลื่อนที่ได้ดีเยี่ยมในสภาวะการรับแรงต่ำ

แกนปลายยื่นขนาดเล็กและน้ำหนักเบาสำหรับการใช้งานในอุตสาหกรรม "การหยิบจับและวางชิ้นส่วนอิเล็กทรอนิกส์"

GRW-0630 - การเคลื่อนที่ได้ดีเยี่ยมในสภาวะการรับแรงต่ำ

แกนตี้ไดร์ฟ drylin® E หน่วยแกนตี้ไดร์ฟ

หน่วยไดร์ฟ drylin® E สำหรับแกนตี้ชนิดต่าง ๆ - ประหยัดพื้นที่สำหรับโครงสร้างของแกนตี้

แกนตี้ไดร์ฟ drylin® E หน่วยแกนตี้ไดร์ฟ

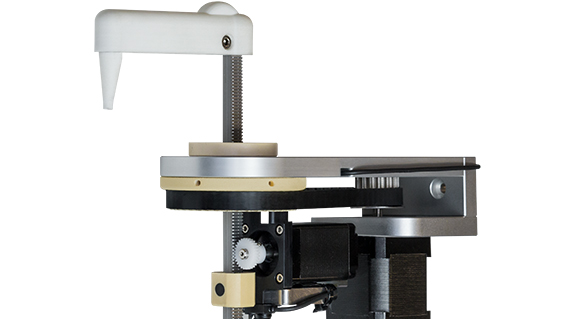

Stroke x2 for gantries ...

z axis with longer stroke for the lubrication-free drylin® boom arm axes

Stroke x2 for gantries ...

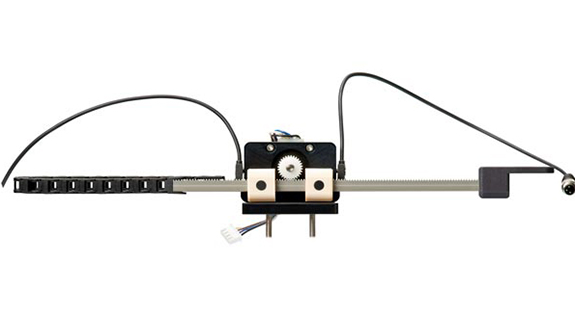

drylin® Q - gripper axis

drylin® Q - gripper axis, move components within confined spaces and at low weight

drylin® Q - gripper axis

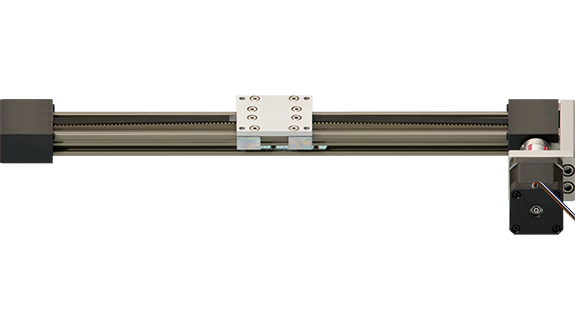

แกนลิเนียร์ไฟฟ้า drylin® E ที่มีมอเตอร์

แกนลิเนียร์ไฟฟ้า drylin® E ที่มีมอเตอร์

แกนลิเนียร์ไฟฟ้า drylin® E ที่มีมอเตอร์

รายการผลิตภัณฑ์ขาหยั่ง drylin® E หลากหลายชนิด

drylin® แกนตี้ - แบบพื้นผิว แบบเส้นตรง และแบบห้องสี่เหลี่ยม

รายการผลิตภัณฑ์ขาหยั่ง drylin® E หลากหลายชนิด

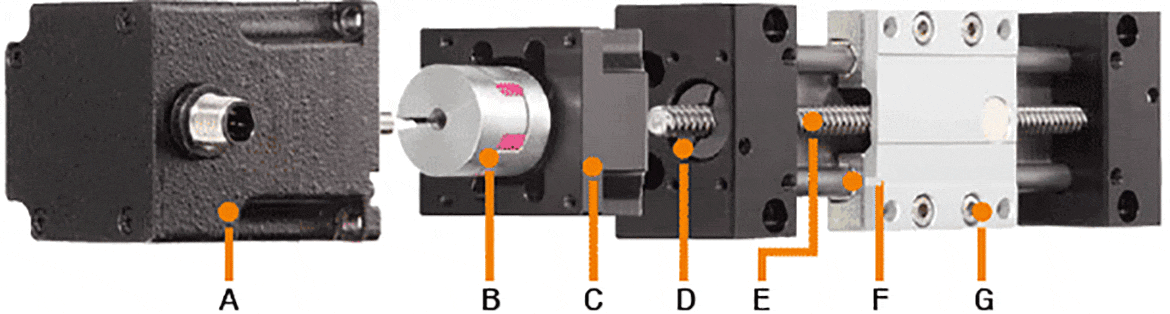

A = สเต็ปมอเตอร์ของ igus®

ต้นทุนประสิทธิภาพ

โซลูชันชนิดไม่ต้องมีการบำรุงรักษา

สี่ขนาดการติดตั้ง

15 ตัวแปร


B = ข้อต่อลม
C = หน้าแปลนมอเตอร์: การเชื่อมต่อสำหรับสเต็ปมอเตอร์
D = แบริ่งเม็ดกลม รองรับลีดสกรู
E = สายพานฟันเฟือง, แบบเกลียวสูง หรือ เกลียวสี่เหลี่ยม
F = ไลเนอร์ที่ทำจากผลิตภัณฑ์ iglidur® J ที่ไม่ต้องมีการบำรุงรักษา
G =ระบบลิเนียร์ไกด์แบบไม่ต้องใช้สารหล่อลื่นโดยการใช้แบริ่งที่ทำจากพอลิเมอร์

ขนาดมอเตอร์ ข้อมูลมอเตอร์ แกนที่แนะนำ/ที่อาจนำมาใช้ได้
สายพานที่ได้ถูกขับเคลื่อน
สปินเดิล
NEMA17 แรงบิดตรึงแกน Mo[Nm]=0,5
ขนาดหน้าแปลน 42 มม.
ZLW-0630
ZLW-1040
SAW-0630
SAW-1040
SHT-12
SLW-1040
SLW-1080
NEMA23 แรงบิดตรึงแกน Mo[Nm]=2,0
ขนาดหน้าแปลน 56 มม.
ZLW-0630
ZLW-1040
ZAW-1040
SAW-1040
SHT-12
SLW-1040
SLW-1080
SHT-20
SLW-1660*
SLW-2080*
NEMA23XL แรงบิดตรึงแกน Mo[Nm]=3,5
ขนาดหน้าแปลน 60 มม.
ZLW-0630
ZLW-1040
ZAW-1040
SAW-1040
SHT-12
SLW-1040
SLW-1080
SHT-20
SLW-1660*
SLW-2080*
NEMA34 แรงบิดตรึงแกน Mo[Nm]=5,9
ขนาดหน้าแปลน 86 มม.
ZLW-1660 SHT-20
SLW-1660*
SLW-2080*

* = เมื่อร้องขอ
