drylin® T - Low-profile guide

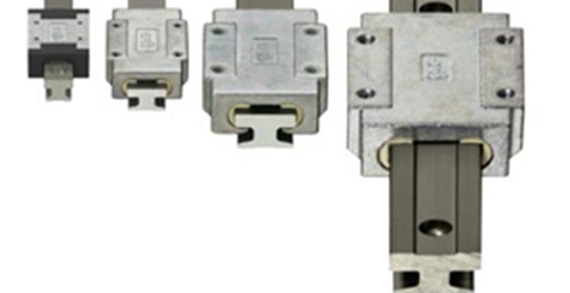

drylin® T low profile linear guide system

drylin® T low profile linear guide system - linear systems in compact design, four installation sizes, lubrication-free and maintenance-free

Maintenance-free, dry operation

Robust sliding carriage, not adjustable

Carriage body made of zinc

Wear resistant and interchangeable gliding elements made of iglidur® J (or iglidur® J200 for TW-04-07)

Hard-anodised aluminium rail

Low installation height

Corrosion-free

Hole pitches symmetrical C5 = C6

Dimensioned identical to low profile recirculating ball guide systems

drylin® T low profile linear guide as adjustable version, size 12

drylin® T low profile linear guide as adjustable version of size 12 in 8 levels

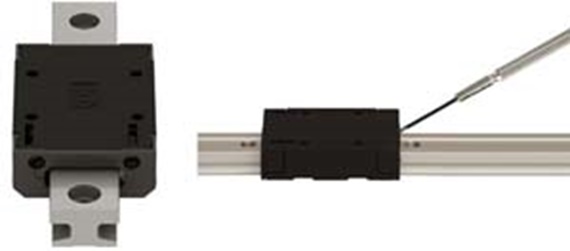

In size 12, the bearing clearance in miniature carriages TWE-04-12 can be easily adjusted with a screwdriver.

Adjustable bearing clearance

Lubricant- and maintance-free

High corrosion resistance through E-coating

Quiet running

Compact design

Ordering of a complete system

Configuration in few steps:

1. Selection of the installation size
2. Selection of the number of carriages per rail
3. Entry of the rail length in mm
4. Selection of the floating bearing option

Hint:

Detailed information can be found in the drawings and tables above, as well as in the below-mentioned pages. You can obtain precise specifications on the floating bearing options within the design rules.
1

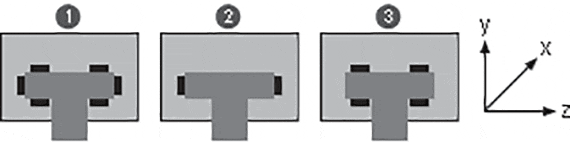

no floating bearing

2

Floating bearing in y-direction

3

Floating bearing in z-direction

drylin® T - Technical data
drylin® T - Design rules
drylin® T - System design

drylin® TK-04 – complete set

Step 1

Select the installation size of the carriage.

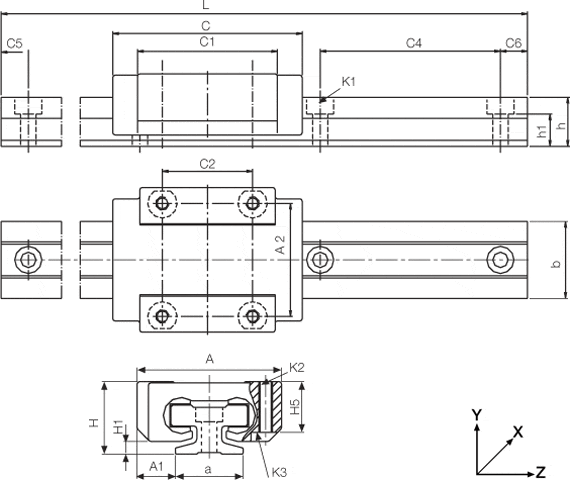

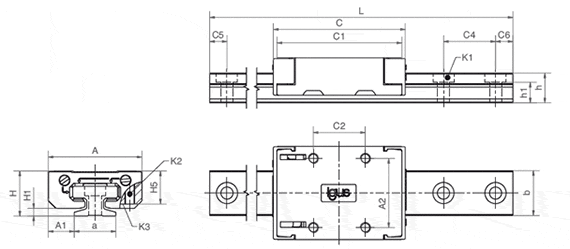

technical drawing
Installation size of the carriage:
Continue

T low profile guide rails

a [mm]:



DryLin® T low-profile guide rails

Order no.   Weight L
max.		 a
-0,2		 b C4 C5
min.		 C5
max.		 C6
min.		 C6
max.		 h h1 K1* ly lz Wby Wbz Price / m
    [kg/m] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]       [mm4] [mm4] [mm3] [mm3]
สินค้าพร้อมจัดส่งภายใน 10 - 15 วันทำการ TS-04-07-UNGEBOHRT 1,693.09 THB เพิ่มไปยังตะกร้าชอปปิ้ง
สินค้าพร้อมจัดส่งภายใน 10 - 15 วันทำการ TS-04-09-UNGEBOHRT 1,745.63 THB เพิ่มไปยังตะกร้าชอปปิ้ง
สินค้าพร้อมจัดส่งภายใน 24 - 48 ชั่วโมง TS-04-12-UNGEBOHRT 1,897.25 THB เพิ่มไปยังตะกร้าชอปปิ้ง
สินค้าพร้อมจัดส่งภายใน 24 - 48 ชั่วโมง TS-04-15-UNGEBOHRT 2,036.90 THB เพิ่มไปยังตะกร้าชอปปิ้ง
สินค้าพร้อมจัดส่งภายใน 24 ชั่วโมง TS-04-07 NEW 0.08 2000 7 8 15 5 12 5 12 5.5 3.7 M2 131 90 32 29 1,881.29 THB เพิ่มไปยังตะกร้าชอปปิ้ง
สินค้าพร้อมจัดส่งภายใน 24 ชั่วโมง TS-04-09 0.11 2000 9 9.6 20 5 14.5 5 14.5 6.3 4.6 M2 252 169 52 49 1,939.14 THB เพิ่มไปยังตะกร้าชอปปิ้ง
สินค้าพร้อมจัดส่งภายใน 24 ชั่วโมง TS-04-12 0.2 2000 12 13 25 5 17 5 17 8.6 5.9 M3 856 574 132 120 2,108.05 THB เพิ่มไปยังตะกร้าชอปปิ้ง
สินค้าพร้อมจัดส่งภายใน 24 ชั่วโมง TS-04-15 0.33 3000 15 17 40 10 29.5 10 29.5 10.8 7 M3 2420 1410 285 239 2,263.00 THB เพิ่มไปยังตะกร้าชอปปิ้ง
รายละเอียดเพิ่มเติมเกี่ยวกับอะไหล่ที่ท่านเลือก
3D-CAD 3D-CAD
คำร้องขอตัวอย่าง คำร้องขอตัวอย่าง
ไฟล์ PDF ไฟล์ PDF
ขอใบเสนอราคา ขอใบเสนอราคา
myCatalog myCatalog

*For screw DIN 912
For unbored rails please indicate "Unbored" in the remark.

T low profile carriage

H [mm]:



DryLin® T low-profile carriage

Order no.   Weight H
±0,2		 A
±0,2		 C
±0,3		 A1
±0,35		 A2 C1 C2 H1
±0,35		 H5 K2** Tightening
torque
max.		 K3*
    [kg] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]   [Nm]
เวลาจัดส่งสินค้าตามคำร้องขอ TW-04-07 NEW 0.008 8 17 23 5 12 21 8 1.5 0 M2 0 516.71 THB เพิ่มไปยังตะกร้าชอปปิ้ง
สินค้าพร้อมจัดส่งภายใน 10 - 15 วันทำการ TW-04-07-LLZ 0.008 8 17 23 5 12 21 8 1.5 0 M2 0 516.71 THB เพิ่มไปยังตะกร้าชอปปิ้ง
สินค้าพร้อมจัดส่งภายใน 24 ชั่วโมง TW-04-09 0.017 10 20 29 5.5 15 18 13 1.7 7.2 M2 0.25 (M2) 680.96 THB เพิ่มไปยังตะกร้าชอปปิ้ง
สินค้าพร้อมจัดส่งภายใน 24 - 48 ชั่วโมง TW-04-09-LLY 0.017 10 20 29 5.5 15 18 13 1.7 7.2 M2 0.25 (M2) 680.83 THB เพิ่มไปยังตะกร้าชอปปิ้ง
สินค้าพร้อมจัดส่งภายใน 24 - 48 ชั่วโมง TW-04-09-LLZ 0.017 10 20 29 5.5 15 18 13 1.7 7.2 M2 0.25 (M2) 680.83 THB เพิ่มไปยังตะกร้าชอปปิ้ง
สินค้าพร้อมจัดส่งภายใน 24 - 48 ชั่วโมง TW-04-12-LLY 0.034 13 27 34 7.5 20 22 15 2.2 9.5 M3 0.5 M2 (M3) 828.99 THB เพิ่มไปยังตะกร้าชอปปิ้ง
สินค้าพร้อมจัดส่งภายใน 24 - 48 ชั่วโมง TW-04-12-LLZ 0.034 13 27 34 7.5 20 22 15 2.2 9.5 M3 0.5 M2 (M3) 828.99 THB เพิ่มไปยังตะกร้าชอปปิ้ง
สินค้าพร้อมจัดส่งภายใน 24 ชั่วโมง TW-04-12 0.034 13 27 34 7.5 20 22 15 2.2 9.5 M3 0.5 M2 (M3) 828.59 THB เพิ่มไปยังตะกร้าชอปปิ้ง
สินค้าพร้อมจัดส่งภายใน 24 ชั่วโมง TW-04-15 0.061 16 32 42 8.5 25 31 20 2.8 11 M3 0.5 M2 (M3) 1,022.77 THB เพิ่มไปยังตะกร้าชอปปิ้ง
สินค้าพร้อมจัดส่งภายใน 24 - 48 ชั่วโมง TW-04-15-LLY 0.061 16 32 42 8.5 25 31 20 2.8 11 M3 0.5 M2 (M3) 1,022.84 THB เพิ่มไปยังตะกร้าชอปปิ้ง
สินค้าพร้อมจัดส่งภายใน 24 - 48 ชั่วโมง TW-04-15-LLZ 0.061 16 32 42 8.5 25 31 20 2.8 11 M3 0.5 M2 (M3) 1,022.84 THB เพิ่มไปยังตะกร้าชอปปิ้ง
รายละเอียดเพิ่มเติมเกี่ยวกับอะไหล่ที่ท่านเลือก
3D-CAD 3D-CAD
คำร้องขอตัวอย่าง คำร้องขอตัวอย่าง
ไฟล์ PDF ไฟล์ PDF
ขอใบเสนอราคา ขอใบเสนอราคา
myCatalog myCatalog

*For screw DIN 912
** Thread
LLy for a carriage with floating bearing in y-direction
LLz for a carriage with floating bearing in z-direction

Assembly instruction drylin® TWE
Assembly_DryLin_TWE_LowProfile_GB.pdf
สินค้าพร้อมจัดส่งภายใน 24 ชั่วโมง
สินค้าพร้อมจัดส่งภายใน 24 - 48 ชั่วโมง
สินค้าพร้อมจัดส่งภายใน 10 - 15 วันทำการ
เวลาจัดส่งสินค้าตามคำร้องขอ
